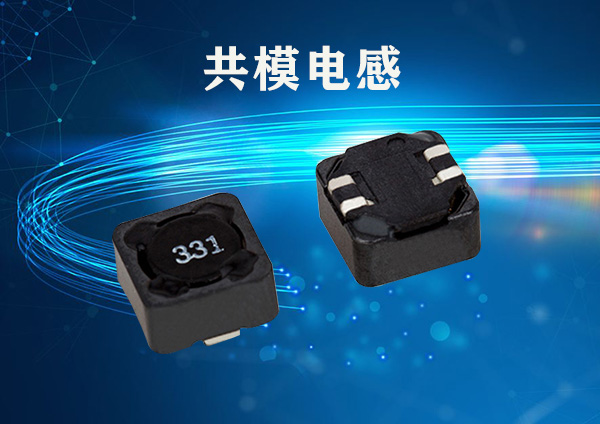

共模電感怎么繞線？每種繞法得到效果都不一樣！相信諸多電感器廠商都不是很了解！

　　那這兩種之間又有什么不同呢？為什么要加擋板呢？頤特電子廠家來告訴大家。

　　在兩組繞線之間加擋板是為了耐高壓。如果不加擋板，中間沒有擋板，繞線之間沒有隔擋，繞線與繞線之間的距離就會很遠，這時打高壓，繞線是不耐高壓的，如果通電，電感就會被擊穿。加了擋板的電感，縮短了兩組繞線之間的間距，如果不加擋板的耐壓是100V，那么加了擋板的電感就耐壓200V。

　　共模電感怎么繞線？在四個引腳之間加擋板，其實原理很簡單，因?yàn)楣材＠@線電感的繞線是裸露在外的，而引腳也是繞線留下焊接的，引腳和繞線是一體的。那么在焊錫的過程中，有的工人不小心就會把錫焊到繞線上，可能就會破壞電感的作用。還有一點就是工人焊錫都是一個腳一個腳地焊錫，也會出現把電感焊歪的情況，就算是機器焊錫，也會有意外。如果在引腳上加一擋板，不僅有效地隔絕焊錫接觸到繞線，也使電感在板子上更牢固。

　　共模繞線電感有哪些優勢特征：

　　1、繞線結構，小尺寸。

　　2、對不同的噪音水平和信號頻率。

　　3、良好的耐焊性能。

　　4、對高音共模噪音有良好的仰制作用。

　　共模電感怎么繞線和繞線技巧：

　　EMI共模電感是在鐵氧體磁環上分別繞兩組線，繞法一般有C型繞法、Z型繞法、蝶形繞法三種，其中運用最多、EMI效果最好的為蝶形繞法，一般占市場比例的70％以上。當電感元器件工作在高頻狀態下，分布電容對電感元器件的工作狀態將產生非常大的影響，如引起波形產生振蕩、EMC變差、電感元器件發熱等，從而對其性能產生很大影響。

　　1、一種新型繞法的EMI共模電感，包括環形磁芯和在所述環形磁芯兩側對稱位置繞制的兩個繞組及四個引線端，其特征在于，每個繞組均為多段繞組，每段繞組的繞制層數均為多層；每個繞組的2個引線端分別位于繞組的兩端，其中一個引線端位于繞組最內層，另一個引線端位于繞組最外層。

　　2、根據權利要求1所述的新型繞法的EMI共模電感，其特征在于，每段繞組的繞制層數均為奇數層。

　　3、根據權利要求2所述的新型繞法的EMI共模電感，其特征在于，每段繞組的繞制層...

想要了解更多共模電感，歡迎咨詢！

-THE END -
