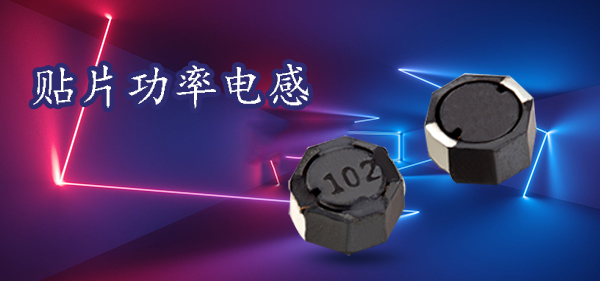

貼片功率電感的結構和特點：電感一般由骨架，繞組，屏蔽罩，封裝材料，磁芯或鐵芯組成。貼片功率電感內部結構：

貼片功率電感內部結構1.骨架:架泛指繞制線圈的支架。一些體積較大的固定式電感器或可調式電感器(如振蕩線圈、阻流圈等),大多數是將漆包線(或紗包線)環繞在骨架上，再將磁心或銅心、鐵心等裝入骨架的內腔,以提高其電感量。骨架通常是采用塑料、膠木、陶瓷制成,根據實際需要可以制成不同的形狀。小型電感器(例如色碼電感器)一般不使用骨架,而是直接將漆包線繞在磁心上?？招碾姼衅?也稱脫胎線圈或空心線圈,多用于高頻電路中)不用磁心、骨架和屏蔽罩等,而是先在模具上繞好后再脫去模具,并將線圈各圈之間拉開距離。

2繞組:繞組是指具有規定功能的一組線圈,它是電感器的基本組成部分。繞組有單層和多層之分。單層繞組又有密繞(繞制時導線一圈挨-圈)和間繞(繞制時每圈導線之間均隔的距離)兩種形式;多層繞組有分層平繞、亂繞、蜂房式繞法等多種。

3.磁芯與磁棒:磁芯與磁棒- 般采用鎳鋅鐵氧體( NX系列)或錳鋅鐵氧體( MX系列)等材料,它有”工”字形、柱形、帽形、“E”形、罐形等多種形狀。

4.鐵芯:鐵心材料主要有硅鋼片、坡莫合金等,其外形多為”E”型。

5.屏蔽罩:為避免有些電感器在工作時產生的磁場影響其它電路及元器件正常工作,就為其增加了金屬屏幕罩(例如半導體收音機的振蕩線圈等)。采用屏蔽罩的電感器,會增加線圈的損耗,使Q值降低。

6.封裝材料:有些電感器(如色碼電感器、色環電感器等) 繞制好后,用封裝材料將線圈和磁心等密封起來。封裝材料采用塑料或環氧樹脂等。

想要了解更多貼片功率電感內部結構的歡迎咨詢！
