設計是把一種設想通過合理的規劃、周密的計劃、通過各種感覺形式傳達出來的過程。設計便是造物活動進行預先的計劃，可以把任何造物活動的計劃技術和計劃過程理解為設計。今天小編要為大家講述的是怎樣設計電感線圈；專業定制加工設計的廠商是怎么做的。
怎么設計電感線圈：

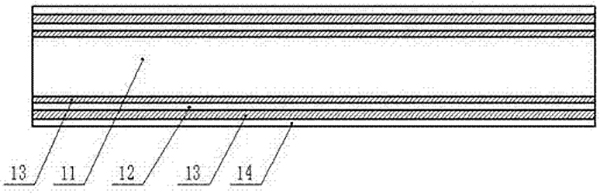

1.電感線圈，包括鐵芯（1）、線圈（2）、進線頭（3）、出線頭（4）、絕緣膠層（5）、冷卻層（6）、穩固層（7）和絕緣層（8）；其特征在于，所述線圈（2）均布纏繞在鐵芯（1）外側，在線圈（2）外側設置絕緣膠層（5）；所述絕緣膠層（5）上、下兩端設有兩個開口，線圈的進線頭（3）、出線頭（4）穿過開口，且開口處封膠密封設置；所述絕緣膠層（5）外側設有冷卻層（6），冷卻層（6）為空心夾層，冷卻層（6）內部填充冷卻油或冷卻液；所述冷卻層（6）外側設置穩固層（7），穩固層（7）外側設置絕緣層（8）；所述絕緣膠層（5）中填充磁性粉末；所述絕緣層（8）包括基板（11）、玻璃纖維布層（12）、膠勃劑層（13）和薄膜層（14）；其中，基板（11）為PVC絕緣材料，基板（11）、玻璃纖維布層（12）之間通過膠勃劑層（13）粘接，玻璃纖維布層（12）、薄膜層（14）之間也通過膠勃劑層（13）粘接，且薄膜層（14）為聚酰亞胺膜制成，膠勃劑層（13）材料為環氧樹脂膠勃劑層。
2.根據權利要求1所述的電感線圈，其特征在于，所述基板（11）、玻璃纖維布層（12）、薄膜層（14）、膠勃劑層（13）采用壓合方式連接。
3.根據權利要求1所述的電感線圈，其特征在于，所述玻璃纖維布層（12）的厚度為30-200um。
4.根據權利要求1所述的電感線圈，其特征在于，所述薄膜層（14）的厚度為5-300um。
5.根據權利要求1所述的電感線圈，其特征在于，所述膠勃劑層（13）的厚度為10-100um。
想了解更多關于怎么設計電感線圈，歡迎騷擾：
