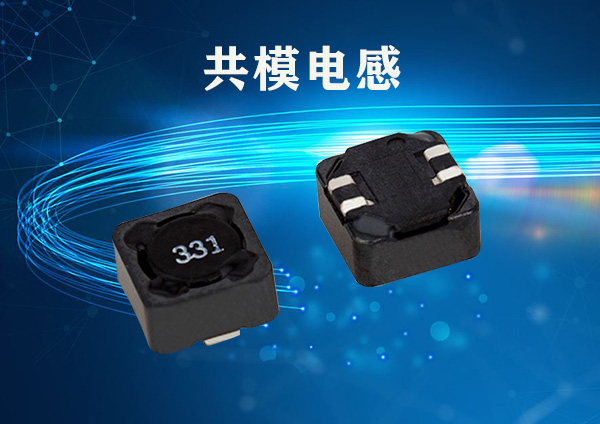

共模電感反接會怎么樣？大家有沒有想過這個問題呢！

　　將共模電感兩個引腳接反是不是就可以變成差模電感?

　　因共模電感作用原理是共模干擾輸入兩個線圈時候產生的磁通方向相反而產生抑制,如果把第二個線圈接反,共模抑制作用就不存在了,是不是就變成差模電感了?

　　共模電感反接,不會存在共模抑制,工作時磁通方向相同,增加感量,但是你要考慮的是磁芯是否會飽和,一般不會這樣設計的,直接找些耐電流磁芯,繞一組線圈就行了.

　　"因共模電感作用原理是共模干擾輸入兩個線圈時候產生的磁通方向"相反"而產生抑制",描述應該是錯誤的,應該是"相同".

　　共模電感反接會產生什么影響？

　　共模電感抑制的是共模信號，兩組同時繞反了，就相當于把整個電感反接，即兩個輸入變成兩個輸出，兩個輸出變成輸入，對所抑制的信號來說是沒有影響的，從哪邊進哪邊出都是一樣的，對信號來說共模電感起到的只是阻攔（限制）的作用，就相當于電路中的電阻一樣（沒有極性）。

　　共模電感要求，首先是按客戶要求，二是電路上，都是為同進同出。

　　共模電感是有繞向要求的，接反肯定是不行的。

　　共模電感雙線并繞接法？

　　雙線并饒共模電感繞法：

　　1、雙線并繞，多試用于輸出級高頻濾波，分開繞滴多適用于輸入工頻濾波;

　　2、雙線并繞，耐壓低于分開繞，當然還取決于漆包線絕緣強度;

　　3、另外工藝上，雙線并繞方便操作;

　　4、對分布電容，阻抗，漏感等參數也有一定滴影響。

　　共模電感繞線電感也叫共模扼流線圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。

　　共模電感反接會怎么樣？最好不要反接了！多少會影響使用，還是要按照正常要求進行處理！

想要了解更多共模電感，歡迎咨詢！
