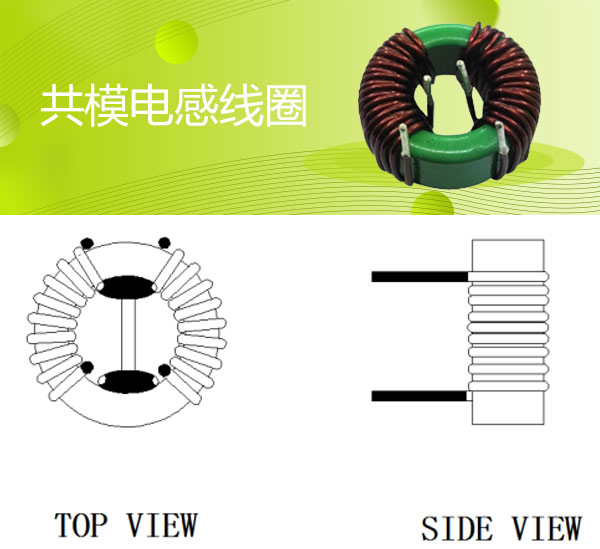

找{共模電感線圈數模}的電源應用解決方案，可以在頤特幫您解決，因?yàn)閷Ｗ?，所以專業。漲知識啦，共模電感是一個以鐵氧體為磁芯的共模干擾抑制元器件，它由兩個線徑規格相同，匝數相同的線圈對稱地繞制在同一個磁芯上，形成一個四端器件。

　　共模電感線圈數模，流過共模電流時磁環中的磁通相互疊加，從而具有相當大的電感量，對共模電流起到抑制作用，而當兩線圈流過差模電流時，磁環中的磁通相互抵消，幾乎沒有電感量，所以差模電流可以無衰減地通過。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸?shù)牟钅Ｐ盘?hào)無影響。

　　共模電感線圈數模；共模電感在制作時應滿足以下要求：

　　1.繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

　　2.當線圈流過瞬時大電流時，磁芯不要出現飽和。

　　3.線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。

　　4.線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的承受能力。

　　共模電感線圈數模；通常情況下，同時注意選擇所需濾波的頻段，共模阻抗越大越好，因此我們?cè)谶x擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響，主要關注差模阻抗，特別注意高速端口。

　　頤特人在電源應用的電感設計時根據客戶要求定制了很多的解決方案，這些方案都是最適用于客戶單個方案的，因?yàn)閷Ｗⅲ詫I(yè)，所以頤特的電感才能在眾多客戶中獲得一致好評。

　　如果您也有需要，請聯系頤特人吧。
