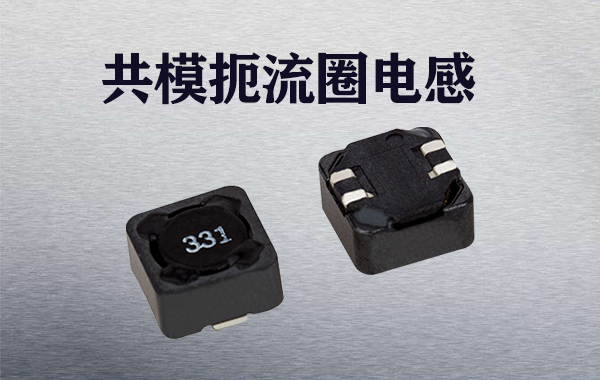

共模扼流圈電感也叫共模電感，被廣泛應用在電腦的開關電源以及內部，其抗噪聲以及EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。下面頤特電子將會做一個關于共模電感的詳細講解，今天從其設計考慮以及性能特點講起。

　　根據共模扼流圈電感的額定電流、直流電阻、以及其特定頻率下的阻抗值的要求，一般從以下幾個方面進行設計

　　1. 根據阻抗先計算出需要共模電感的最小電感值。

　　2. 選擇合適的磁芯材料以及磁芯尺寸。

　　3. 根據參數確定繞制線圈多的匝數。

　　4. 根據要求不同如溫度、性價比選擇合適的導線。

　　共模扼流圈電感的性能特點具體有以下幾點

　　1. 高導磁率：共模電感導磁率是鐵氧體的5-15倍，因此具有更大的插入損耗，對傳導干擾的抑制作用要大于鐵氧體。

　　2. 高飽和磁感應強度：在電路中電流強干擾的場合不易磁化到飽和。

　　3. 優異的溫度穩定性：在較大溫度波動的情況下，性能變化率比鐵氧體要低，具有優良的穩定性，性能變化趨于線性。

　　關于共模電感在設計考慮以及性能特點方面的內容，電感在設計時要注意諸多的事項，溫度、尺寸、材質等等。頤特電子小編來仔細講一下關于共模電感的工作原理以及其應用的行業領域，。

　　共模扼流圈電感的工作原理具體如下：

　　1. 共模電感是由繞在磁環上面的兩個相互獨立的線圈組成，其匝數相同，繞線相反。

　　2. 當共模電感接入電路后，對上差模電流，兩線圈內電流產生的磁通會在磁環內進行相互抵消，從而不會使磁環達到飽和狀態。

　　3. 通過電源線之間的共模電流，由于其方向相同，它們的磁通會相互疊加，對共模電流產生非常高的阻抗，從而大大消弱共模噪聲干擾。

　　共模電感應用行業領域非常的廣泛，幾乎電路板中都會或多或少加上共模電感，共模電感常被應用在射頻(RF)和有線通信、信息裝備、開關電源、雷達檢波器，汽車電子，音頻裝備，PDAs，移動電源等等

想要了解更多共模扼流圈電感，歡迎咨詢！
