近年來，國內生產的一種小型的手機里的貼片共模電感，采用高頻之雜訊抑制對策，共模扼流線圈結構，訊號不衰減，體積小、使用方便，具有平衡度佳、使用方便、高品質等優點。

　　一、手機里的貼片共模電感特征特性：

　　1.符合環保；四個端點，兩個繞組；

　　2.共模電感可用作一個電感，也可以用作耦合電感和變壓器（變壓器需要考慮匝數比）---簡而言之共模電感就是匝數比1:1的變壓器，同時定制類的共模電感也可以不同匝數比，兩組感量不一樣；

　　3.可以串聯或并聯連接，提供較寬的電感值和較大的額定電流值；

　　4.插件共模適合插件，適用于波峰焊；

　　5.貼片共模適合表面貼裝，適合于回流焊

　　二、手機貼片共模電感應用領域：電感器用：降壓、升壓、耦合；變壓器用：Sepic/Flyback；DC/DC轉換；輸入輸出端的濾波線路

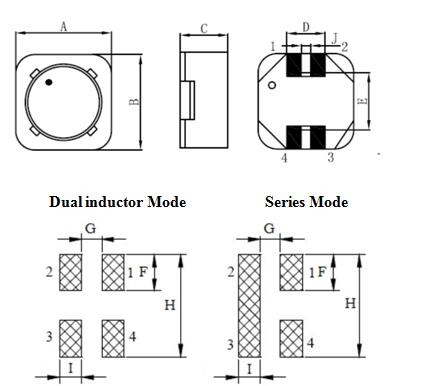

　　三、手機里的貼片共模電感封裝尺寸規格：

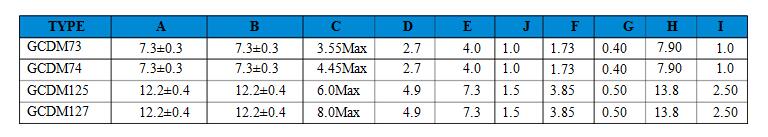

　　四、手機里的貼片共模電感封裝尺寸列表：

想要了解更多貼片共模電感，歡迎咨詢！
