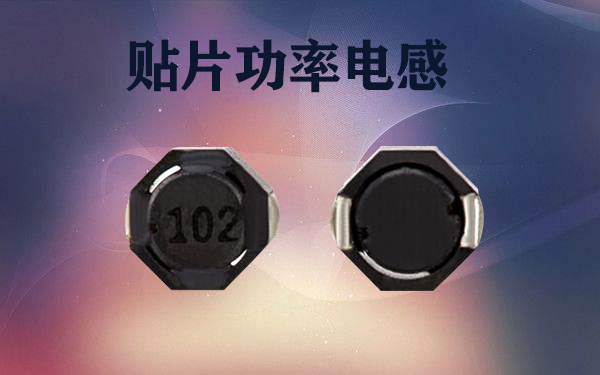

貼片電感在很多的電子產品中都會運用到，而貼片功率電感也是貼片電感中的一個類型，貼片功率電感也常常在我們生活中運用到。當我們?cè)谑褂玫臅r(shí)候發現貼片功率電感它不工作了，這時我們就需要知道這個是什么原因了。是電路板的問題還是電流的問題還是貼片功率電感本身的原因。下面我們就來說說貼片功率電感不良現象有哪些：

　　貼片功率電感不良現象表現主要有:組裝偏移，磁芯傾斜，印刷不良，感量偏差高，磁芯崩缺等原因，下列為大家詳細分解：

　　組裝偏移：貼片功率電感是由磁芯，磁罩與BASE配合組裝成型的，在公差與配合協調不是很到位的情況下；便會產生一定的組裝位移，如果均能夠取中心值那么便會杜絕掉組裝偏移的產生。

　　磁芯傾斜：磁芯傾斜在我們行業中被稱為組裝不良，磁芯下限是指組裝過程中造成的不良，由于磁芯。磁環均有固定的卡槽位，如果磁芯放入磁環時未放入卡槽位，放在了輪廓上時，這就會產生一邊高一邊低的現象。磁芯便會傾斜，由此產生不良。杜絕不良產生的方法必須對準相應的卡槽位，這個問題就可以完全的避免。

　　印刷不良：印刷不良可主要分為：無印字印刷，印字短字，印字模糊，印字印反等，主要原因有網版清洗度不夠，印字的力度不夠，印字網版對位不準，墨水不足等。

　　感量偏差：一般是生產功率電感的過程中造成的。如線圈圈數不準，磁芯成分的問題，已經繞線的排線平整度，以及封裝的密閉性，同時組裝的配合也會關聯到電感量的不良，電感量偏差的工作一定要仔細，要做到一絲不茍，不然會輕易造成大量生產不良功率貼片電感。

　　貼片功率電感不良現象磁芯崩缺：磁芯采用鐵粉在高溫下燒結而成，抗沖擊強度不高，在組裝過程中高溫膠水在烤箱穩定的作用下，產生一定的粘接強度，如果此時產品排列太密集或者使用膠量過多，從產品中溢出來的膠水將附著在附近的產品上，使產品相互粘連著，在用力去下產品時將會拉掉附著膠水部位的磁芯，產品磁芯崩缺現象，杜絕磁芯崩缺的現象有：適度使用膠量同時產生排列密度控制。

想要了解更多貼片功率電感不良現象，歡迎咨詢！
