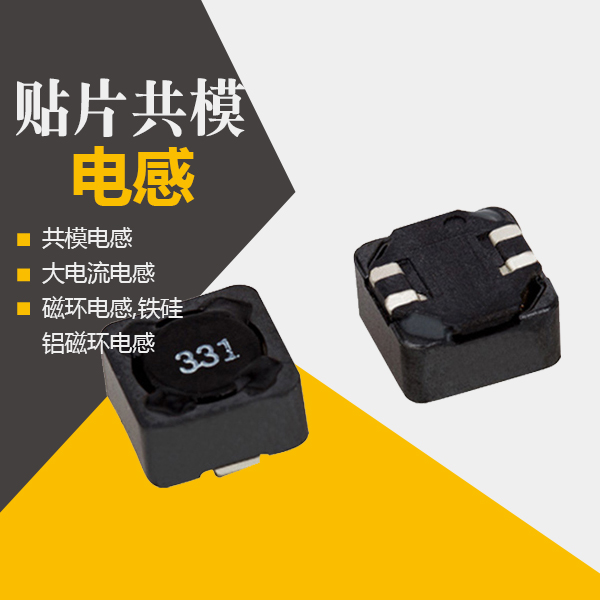

貼片共模電感esd,共模電感在很多工程師的映象中，其主要是用來解決EMI問題；其實根據共模電感的特性，對共模信號有很好的抑 制效果，對差模信號幾乎無影響。但是對于ESD來說，其也是一種共模干擾，所以在合適的位置用上共模，對ESD很能起到很好的作用。
一、描述：
貼片共模電感esd，本次實驗的對象是一臺兒童類教育機器，因其外部可愛的模樣，深受孩子們的喜歡，并且其擁有諸多可以益 智的功能，可以對孩子的前期教育有良好的輔助作用。我們在實驗的過程中發現，在對其話筒的插口處進行空氣放電8KV和對USB金屬口進行接觸4KV放電的時候，樣機很容易出現復位重啟的現象。
對端口進行常規的端口防護，如USB口的5V對地并聯ASIM ESD,DP、DM對地并聯ASIM ESD。對話筒的信號線上對地并聯ASIM ESD。在進行ESD測試的時候，發現現象有明顯改善，但是還不能滿足標準要求。
進一步分析樣機結構，我們發現，樣機里面有兩塊PCB板，一塊為接口板，一塊為主板，接口板和主板之間靠很長的連接線相接（大于20CM）。為判斷是從哪些線路影響到樣機的，于是我們分別斷開各組信號線，我們發現，當將DP,DM信號線斷開的時候，樣機進行靜電放電的時候，無明顯異常現象。于是我們在主板端加ASIM共模濾波器,再進行測試的時候，發現樣機也能通過ESD測試。
二、整改心得
貼片共模電感，esd靜電放電的過程中，還會伴隨著瞬態磁場，走線過長的線路或連接線就很容易成為天線，吸收外界的電磁波，從而在線路上產生感應電動勢，進而影響電路的正常工作狀態。
ESD放電過程中形成的電流，以共模電流為主。對于減小共模電流最有效的方法之一就是采用共模電感，共模電感對于阻塞和消耗共模電流是有效的，為了提供一個阻抗給共模電流，導線必 須纏繞在磁芯上，這樣共模電流產生的磁通在磁芯中疊加，而差模電流產生的磁通在磁芯中相減。所以由于差模電流產生的磁通量在磁芯中相互抵消，所以共模電感（理想情況下）不會影響有用信號。
想要了解更多貼片共模電感，歡迎咨詢！
