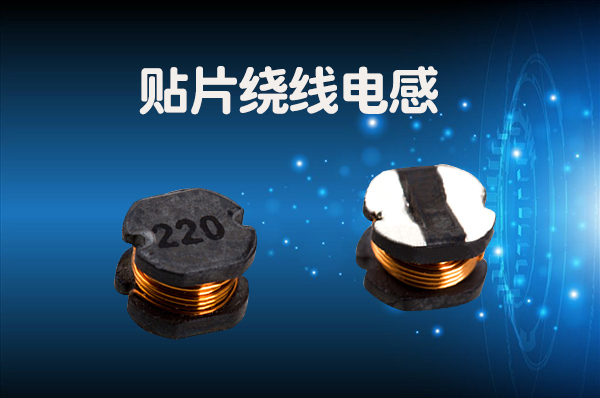

貼片繞線電感繞線方式會影響哪些因素？借著今天這個機會頤特小編給大家做出了下面的解釋！

　　貼片繞線電感繞線有兩個最核心的材料，也是這兩個材料影響著繞線電感的最基礎性能，那就是磁芯和導線。今天小編不談導線，主要為大家淺析磁芯對于繞線式電感的影響。

　　貼片繞線電感的磁芯材料并不是固定的，磁芯具有磁通量，不同的磁芯材料，磁通量自然是不同的，這也最終影響了繞線電感的電感量。磁芯的磁導率越高，繞線電感的電感量越大！不同的磁芯材料也產生了不同的繞線式電感，例如我們岑科實業電感就有繞線片式鐵氧體電感、繞線片式陶瓷電感等。

　　貼片繞線電感繞線受磁芯和規格尺寸的影響？

　　當繞線電感由同一種磁芯材料組成，但其磁芯規格尺寸不同時，產生的電感量也是不同的，磁芯越粗，電感量越大。除了電感量的不同外，磁芯規格尺寸也直接影響著整個繞線式電感封裝尺寸。

　　貼片繞線電感磁芯材料導致了電感量的不同？

　　除了這一點，還有磁芯還使得繞線電感的使用范圍不同！不同的磁芯，其性能不同，其還有其他方面的限制。例如繞線片式鐵氧體電感適合用作功率電感，扼流圈，儲能電感。而鐵粉芯材料的繞線電感具有較強的EMC特性，更適合做減少電磁干攏的濾波器使用。1、磁芯材料對繞線電感的影響  每種磁芯材料具有不同的磁通量，如果保其他因素不變，更換形狀及規格尺寸完全相同但是不同材料的磁芯，將會影響繞線電感的電感量。根據繞線電感的電感量計算公式L=(k*μ0*μs*N*N*S)/l可知。磁芯材料的磁導率μs越大，則繞線電感的電感量越高。

　　2、磁芯影響貼片繞線電感的運用范圍  運用不同磁芯制作的繞線電感，因為磁芯材料性能的限制，其使用范圍也會有所不同。例如鐵氧體磁芯的繞線電感其DCR較大，居里溫度高，可用作功率電感，扼流圈，儲能電感而鐵粉芯材料的繞線電感具有較強的EMC特性，更適合做減少電磁干攏的濾波器使用。

　　3、磁芯電感規格尺寸對繞線電感的影響  我們知道，有磁芯的線圈擁有比空心線圈電感量大。電感磁芯對繞線電感的電感量有加強的影響。一般來說，在保證繞線電感匝數不變的情況下，我們可以另外一個電感量計算公式 L=μ×S*(N*N)/ l知道：磁芯越粗（磁芯直徑增加），S變大則電感量越大。而如果保證其他在其它參數不變的情況下，磁芯直徑增加，感值變小，DCR變大，直流疊加能力變大。原因是銅線隔斷磁通，讓磁路變長，總磁阻變大，L=N^2/R, R變大，L變小。  另外磁芯規格尺寸對還會影響到繞線電感的封裝尺寸，磁芯規格越大，當然電感的封裝尺寸也越大。  以上就是磁芯對繞線電感的一些影響。

想要了解更多貼片繞線電感，歡迎咨詢！
